青鹤投影对条对格软件用于将矢量图形通过投影仪投影到切割设备上，与铺平的材料对位排料并切割。投影的同时进行光学畸变校正，还原到1:1，以便于对位切割。对于长幅面的切割设备，为了保证投影精度，支持多投影拼接，理论上不限制投影机数量，并且不限制XY行列数量。

       针对不同厚度的材料，为了减小误差，本软件可以自动调整适应，自动计算投影尺寸。

       为了提高排料效率，减少人工干预，本软件支持对格对条自动排；支持匀称格及非均匀格子调整、横向及纵向均匀及非均匀一维网格的自动排料。

       针对长裁床，本软件支持分区域排料，左排右切左切右排，充分利用切割机减少闲置等待时间。除了适应个性化定制市场，本软件也适用于批量条格面料的服装批量生产，可多件同时排。

       本软件在出厂时，分单投影、多投影多厚度、手工排、自动排等版本，具体请咨询本公司。

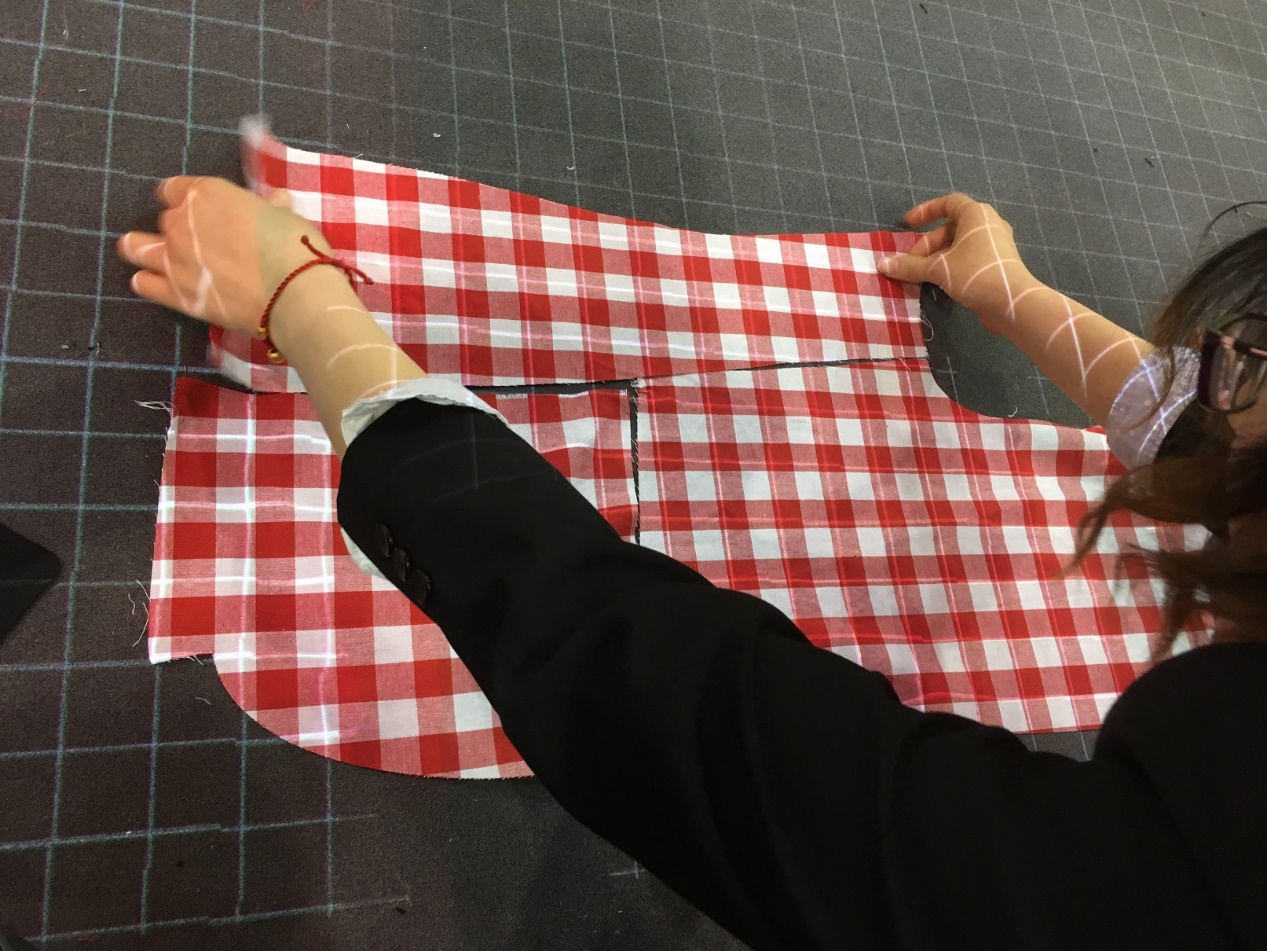

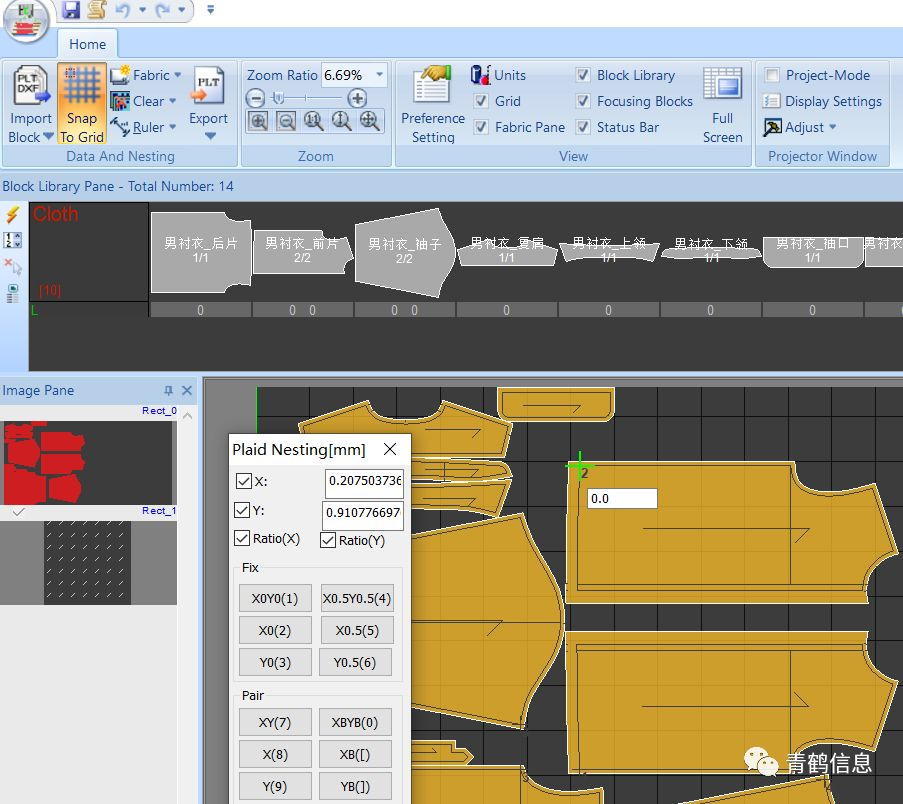

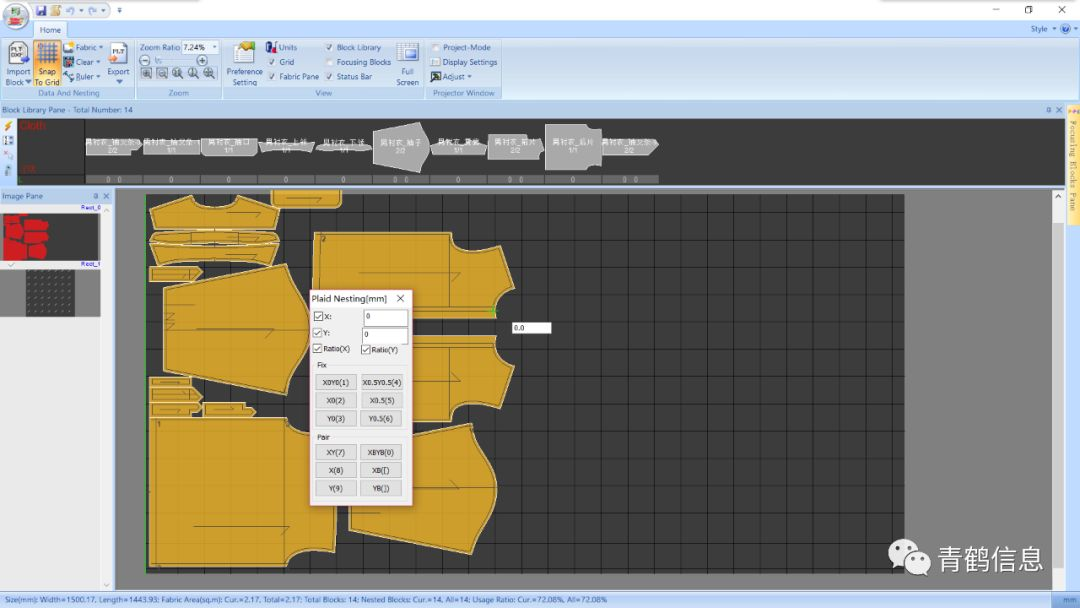

手工排料时支持自动对格：

工作流程：

  1、读取样板后，投影到裁床上。支持DXF、CUT 和PLT 的封闭样板。

         2、带格子或带花的面料铺在裁床上，必须平整无皱褶。

         3、快速网格调整。

    4、需要设置配对点的进入界面设置，完毕后自动排料。

         5、排料完毕，输出PLT/DXF/CUT格式供切割机切割，同时定位。

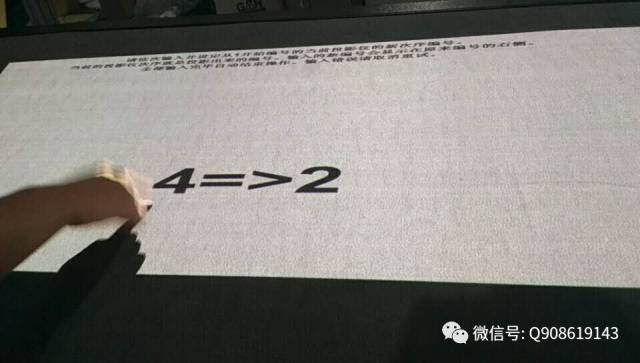

多投影拼接时设置投影仪顺序，见下图：

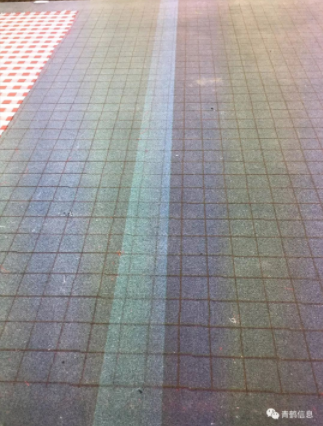

样板投影时，拼接处：

  本投影定位排版软件，内含投影光学变形校正功能。校正简便，一次校正后长久使用，不需要多次校正，支持多款投影仪。

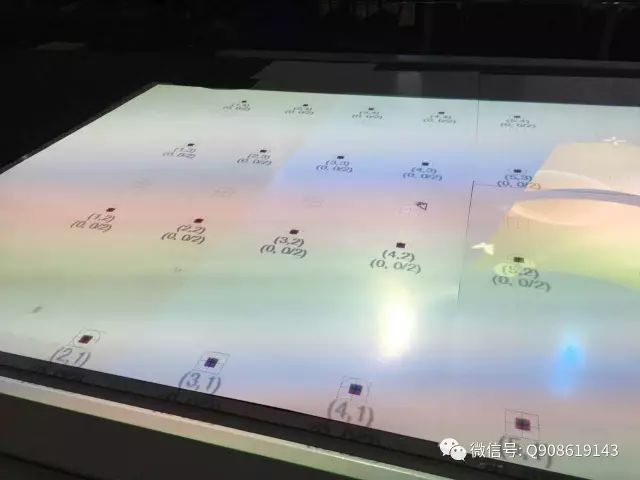

 校正过程：

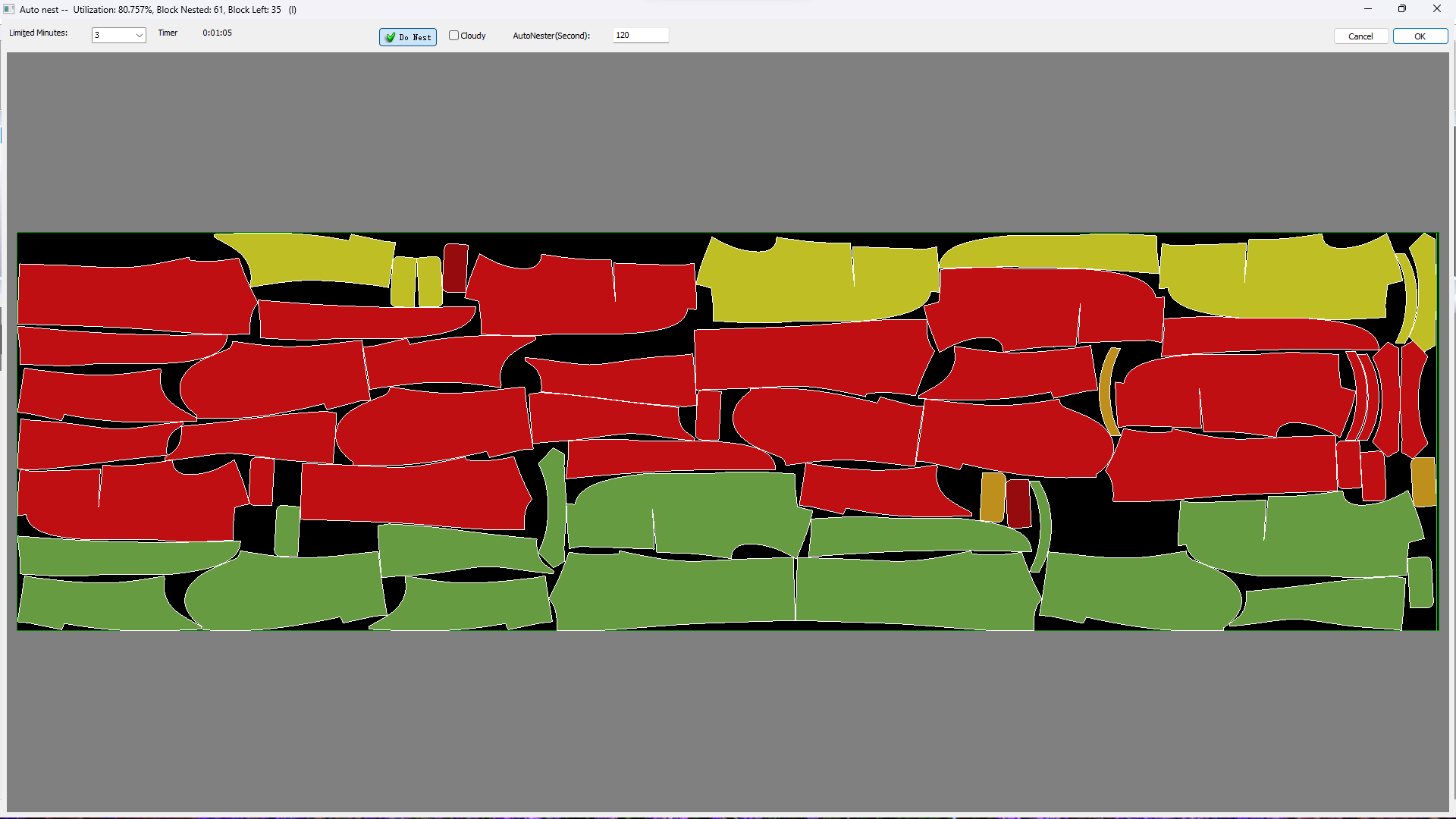

支持按每套每个尺码或者每个片，分组排料，支持XY方向同时分组或者单方向分组排料。

强大的兼容、导入/导出功能

能直接导入/导出PLT/DXF/CUT格式的文件。对青鹤样板摄像输入软件完美兼容。

支持的输出设备

  各种激光切割机和震动刀、圆刀裁床。

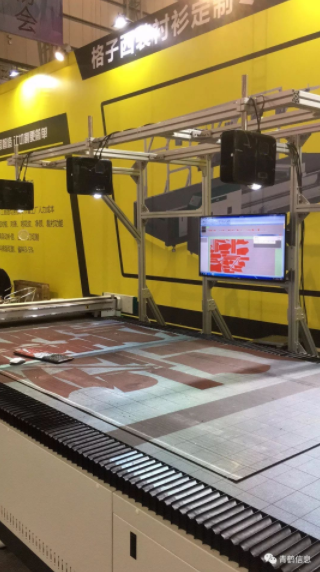

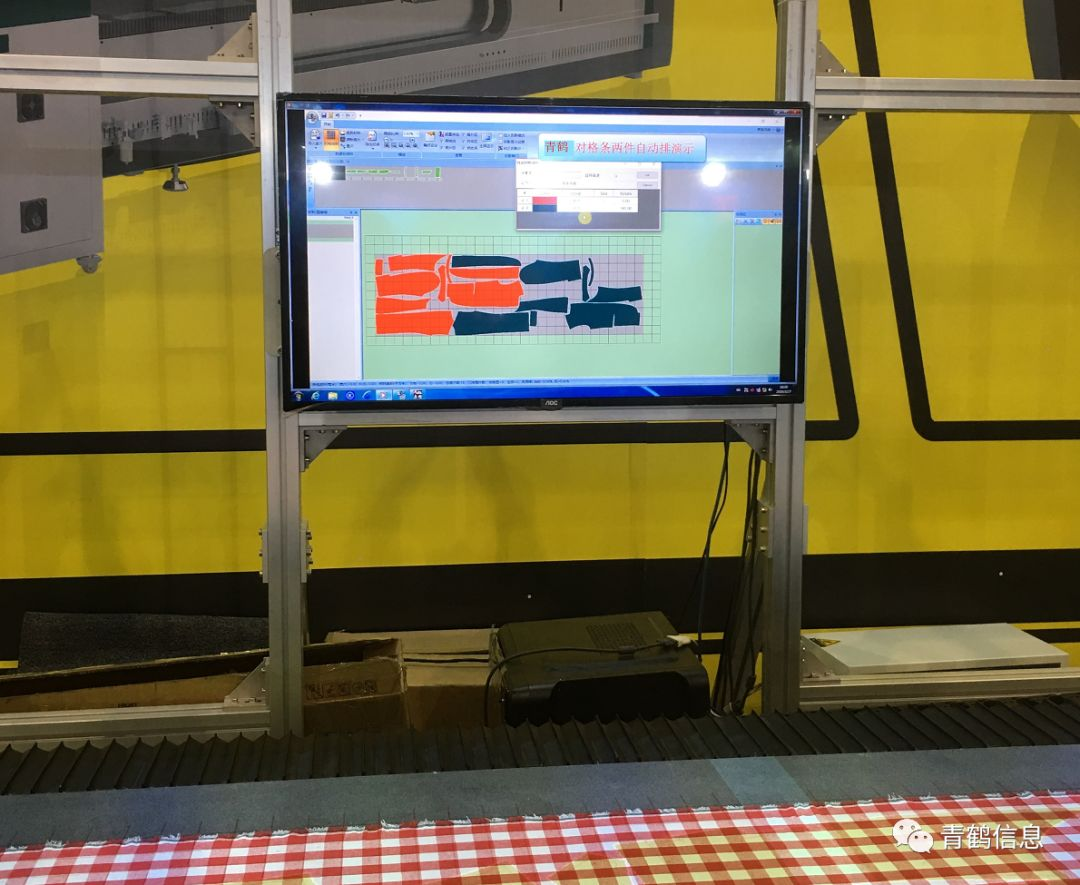

现场效果：

工作流程： 1、读取样板后，投影到裁床上。支持DXF 和PLT 的封闭样板。

       2、带格子或带花的面料铺在裁床上，必须平整无皱褶。

       3、投影机固定在裁床上部，实时投影矢量图到裁床上。

       4、对照铺设的面料调整网格、均匀网格和不均匀网格都可以自动对格排料。

       5、排料完毕，输出PLT/DXF/CUT格式供切割机切割，同时定位。

本投影对格对条排版软件，内含投影光学变形校正功能。一次校正后长久使用，不需要多次校正，支持多款投影仪。

完
